設備簡介

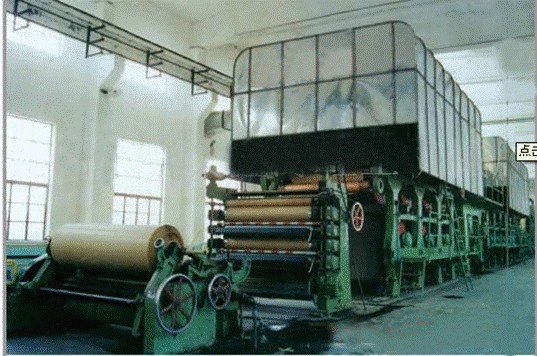

    將符合造紙要求的紙漿水懸浮體經濾網脫水成形、機械擠壓脫水和干燥等過程而抄制成紙的機器。造紙機包括完成以上工藝過程的成形、壓榨、烘干等3個主要部分,并配有必要的整飾、卷取及傳動裝置,以及供漿、漿料及白水循環、真空、通風排氣、損紙處理和潤滑、自控等輔助系統，造紙機設備如圖一所示。

工藝要求

    1、采用多電動機分部傳動，各傳動裝置需保持高精度同步控制。

    2、系統線速度可調，各傳動裝置的轉速能夠單獨調節。

    3、當傳動裝置的速度發生變化時，后級傳動裝置的速度要跟隨發生變化。

    4、不允許產生斷紙、堆紙現象。

EDS1000變頻器改造的可行性分析

   采用高精密電位器控制，1#機組作為系統線速度給定，后續機組使用頻率組合給定方式，每一臺機組的模擬輸出接入下一臺機組的模擬輸入，利用模擬量輸入YCI可直接進行微調。特點：

    1、結構簡單，使用安全可靠，操作維護方便。

    2、模擬量級聯控制，AO1模擬量輸出分辨率為mv級，通過設置每個傳動裝置的變頻 器參數，實現各機的比例聯動。

    3、易能EDS1000系列優異的低頻高轉矩和穩速精度高性能，較高的頻率分辨率，以及可通過模擬信號控制電機正反轉的YCI端子。

    4、兼顧性能和成本，可在較低成本上獲得高性能控制效果。

EDS1000系列變頻改造的實施

    參數設置：

    1#主機變頻器設置參數（表一）所示：

                            2#~5#從機變頻器設置參數（表二）所示：

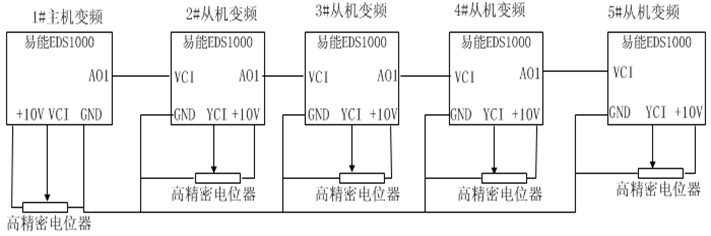

電氣接線圖：
