XC系列當前位置：首頁 > 產品中心 > PLC > 信捷 > XC系列

XC擴展模塊

產品描述：

產品說明

4通道模擬量輸入：可以選擇電壓輸入和電流輸入兩種模式。
2通道模擬量輸出，電壓-5~5V、-10~10V可選。
14位的高精度模擬量輸入。
作為XC系列的特殊功能模塊，最多可在PLC主單元右邊連接7臺模塊。
4通道A/D具有PID控制功能。
XC-E4AD2DA-B-H模擬、數字部分電源隔離處理。

性能優勢
規格參數
功率段
適合行業
資料下載

產品說明

一般規格

項 目	模擬量輸入		模擬量輸出
	電壓輸入	電流輸入	電壓輸出
模擬量輸入范圍	0~10V、0~5V	0~20mA、4~20mA	-
最大輸入范圍	DC±15V	0~40mA	-
模擬量輸出范圍	-		-5~5V、-10~10V （外部負載電阻2KΩ~1MΩ）
數字輸入范圍	-		12位二進制數（-2048~2047）
數字輸出范圍	14位二進制數（0~16383）		-
分辨率	1/16383(14Bit)；轉換數據以16進制形式存入PLC(14Bit)		1/4095(12Bit)；轉換數據以16進制形式存入PLC(12Bit)
PID輸出值	0~K4095		-
綜合精確度	1%
轉換速度	20ms/1通道		3ms/1通道
模擬量用電源	DC24V±10%，100mA
安裝方式	可用M3的螺絲固定或直接安裝在DIN46277（寬35mm）的導軌上
外形尺寸	63mm×102mm×73.3mm

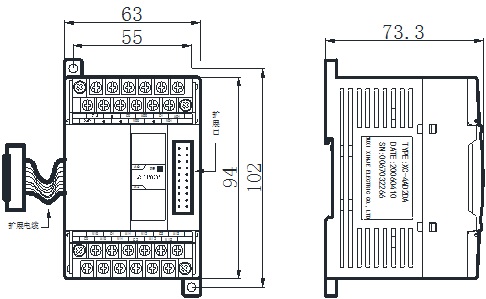

產品外形及尺寸（單位：mm）
