設備簡介

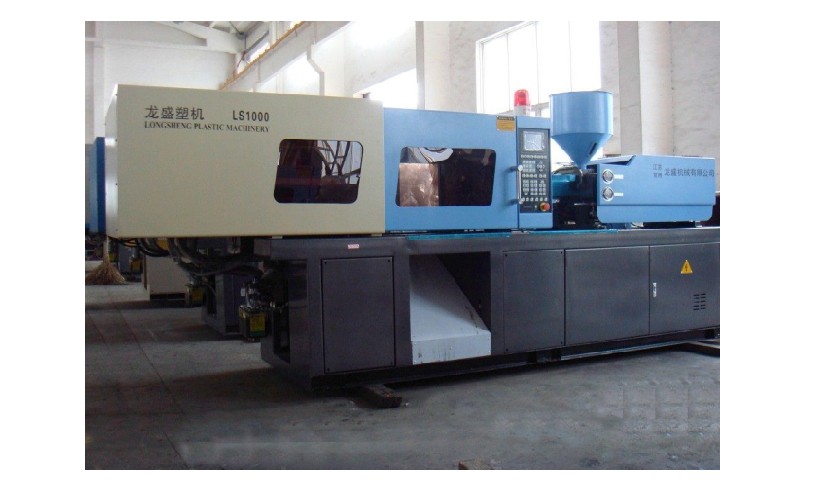

   注塑機又名注射成型機或注射機。它是將熱塑性塑料或熱固性料利用塑料成型模具制成各種形狀的塑料制品的主要成型設備。分為立式、臥式、全電式。注塑機能加熱塑料，對熔融塑料施加高壓，使其射出而充滿模具型腔。注塑機是一種典型的周期性變動負荷設備，一個完整的生產周期包括鎖模、射膠、保壓、熔膠、冷卻、開模等階段。對于其液壓系統來說，每個階段對壓力的需求是不同的。從油泵的負荷特性可知，油泵轉速越高其輸也壓力/流量越大，這樣只要調節油泵電機的轉速就可以實現液壓系統壓力/流量的調節。

變頻器改造原理

   注塑機專用變頻節電器利用調節油泵電機的轉速就可以實現液壓系統壓力/流量的調節。這一特點，根據注塑機生產工藝的需求，直接利用注塑機同步信號和電氣控制，根據注塑機比例流量及比例壓力的變化，自動進行油泵電機的轉速調節，這樣使得電動機的電耗隨輸出負荷的變化合理的匹配關系，達到最大限度的節電目的。

EDS2860系列變頻改造的實現

   EDS2860系列是專用注塑機節能變頻器。變頻器根據注塑機的每一個工序輸出不同的壓力信號和流量信號，自動調節電機的轉速來控制油泵的供油量；使注塑機的液壓負荷和沒道工序供油量保持一致。

    EDS2860系列具有如下性能特點：
     1、高節電率
    (1) 采用先進的數字微電腦控制（DSP），使普通注塑機定量泵和節能柜一起組成高效的節能型變量泵；
    (2) 注塑機液壓系統與整機運行所需功率匹配，無高壓節流溢流能量損失，節電率高達25%~65%。

     2、高可靠性
    (1) 過載能力強：150%額定電流3分鐘，200%額定電流5秒鐘；
    (2) 保留注塑機原有的控制方式及油路不變，保證在注塑過程中，在射膠鎖模等高壓重負載沖擊下，不跳脫，不影響生產過程，保證產品品質；
    (3) 市電/節能運行雙回路安全設計，具有自動復位、掉電復位功能，保證生產連續性生產效率。

     3、軟起動
    (1) 減輕開鎖模震動，延長設備和模具的使用壽命減輕噪音,改善工作環境；
    (2) 系統發熱明顯減少，油溫穩定，注塑機冷卻用水量可節省30%以上；
    (3) 延長密封組件的使用壽命，降低停機維修機會，節省大量維護費用；


     4、操作簡易
    (1) 雙通道輸入，可接收0~1A，0~10V以及200Hz以下的脈沖信號；
    (2) 簡單的安裝和超強的防護，與注塑機同步運行，無須任何調節；
    (3) 體積小，安裝方便，人性化結構設計，結構緊湊，外形美觀；
    (4) 全封閉獨立風道設計，防塵、防氣、防腐蝕、環境適應能力強；

    所有投資約6~15個月可通過電費節省回收。

    5、參數設置如下：

    F0.02=1                       F0.14=1

    F0.15=1                       F6.00=1

    F6.01=2                       F6.02=0.6

    F6.03=0.5

    F6.04=0.2 1#通道信號實際下限值

    F6.06=0.8 1#通道信號實際上限值

    F6.08=0.2 2#通道信號實際下限值

    F6.10=0.8 2#通道信號實際上限值

    F6.12=1 如果開關模力量不夠設置拐點有效通過設置F6.13---F6.20的值來獲得較好的開關模特性。

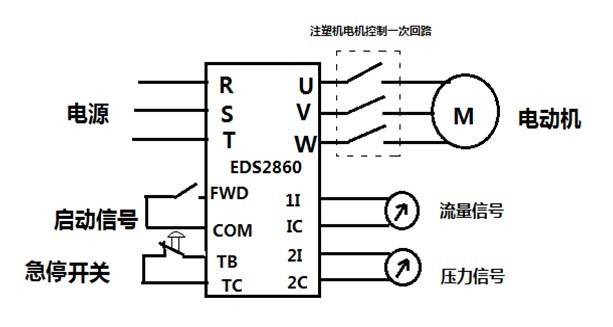

    6、電氣接線圖

?

     7、高回報率
