設備簡介：

    1、EDS1000系列變頻器一臺（需帶自由協議，與供水基板通訊）；

    2、恒壓供水控制基板

    3、水泵四臺；

    4、壓力變送器一臺（最好選擇電流型，4-20mA,不易衰減，可以以較遠距離傳送信號）；

    5、 接觸器、熱保護繼電器、按鈕開關、中間繼電器、指示燈等

應用要求：

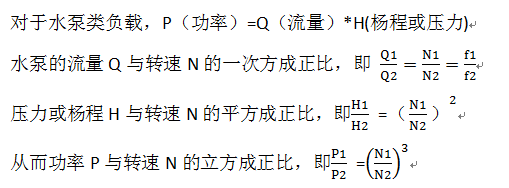

    1、節能原理

    如果水泵的效率一定，當要求調節流量下降時，轉速N可以成比例的下降，而此時電機輸出功率P也成立方關系下降。即水泵電機的功率與轉速近似成立方比的關系。因而，當變頻器調節水泵轉速，使得電機轉速下降的過程中節能效果是非常顯著的。

    2、EDS1000變頻器一拖四方案，應用于當用水量很大時需四臺水泵同時工作的應用場合。該方案帶有手動和自動切換功能，當切換到自動擋時，變頻器帶著水泵變頻器運行壓力變送器將實際壓力信號轉換為電信號，反饋給變頻器，形成閉環控制，變頻器自動調節四臺水泵工變頻轉切換，調節變頻運行水泵轉速，使得管網壓力維持在一個恒定的范圍，從而達到自動控制及節能的效果。

    3、當切換到手動擋時，可以手動控制四臺水泵工頻運行或停機。

    4、壓力變送器量程建議選擇為目標壓力值的1.5-3倍，也就是目標壓力值最好定在壓力變送器量程的1/3-2/3處，不宜選得過大，從而引起較大偏差。

參數設置：

F0.02=1或2（端子控制方式）

F3.00=2（恒壓供水有效）

F3.01=0（壓力給定選擇為數字給定）

F3.02=1（反饋通道選擇CCI）

F3.03=目標壓力設定（根據現場要求設定，同壓力變送器或壓力表量程相對應）

F3.05=20（當反饋信號為4-20mA時，需設置此參數來校準反饋壓力信號）

F3.16=30Hz(睡眠頻率，可以自行調整，當反饋壓力達到目標壓力時，經過睡眠延時時間后，頻率以減速時間下降為0，進入休眠狀態)

F3.17=蘇醒壓力閥值（當變頻器處于休眠狀態，壓力低于此閥值，經過蘇醒延時時間后，變頻器蘇醒，頻率上升，壓力回升）

F3.20=3（選擇恒壓供水基板做一拖四的供水模式）

F3.21=對應壓力表或壓力傳感器量程

F3.26=1（此參數設置為1后，可以通過監控C-11（目標壓力）、C-12（反饋壓力值）

F3.31=0-2 （變頻循環模式選擇，對使用恒壓供水控制基板有效）

F5.00=33（X1端子連接至供水基板，做外部中斷信號，用于工變頻切換）

接線方式：（有接線圖說明）
